01Distribucija tečnih fluida
Pitka, tehnička i otpadna voda, nafta: zaštita od hidrauličkog udara, hidroforske posude, akumulatori vode i bezuslovno snabdevanje vodom za gašenje požara.
- PUP
- HFM
- AKM-W-P
- BSV
01 · Distribucija tečnih fluida
Pritisak kojine pravi štetu
Protivudarne posude, hidrofori i akumulatori vode za pitku, tehničku i otpadnu vodu i naftu — od Lazarevca do Muskata.
02Poljoprivreda
Hidroforske membranske posude za navodnjavanje: stabilan pritisak za kap po kap i prskalice, manje uključenja pumpe, zaštita dugih poljskih cevovoda.
- HFM
- kap po kap · prskalice
03Termotehnika
Akumulatori toplote Atm i Blm: membrana ne dozvoljava mešanje tople i povratne vode, voda do 110 °C, i solarni sistemi kao izvor.
- Atm
- Blm
- 110 °C

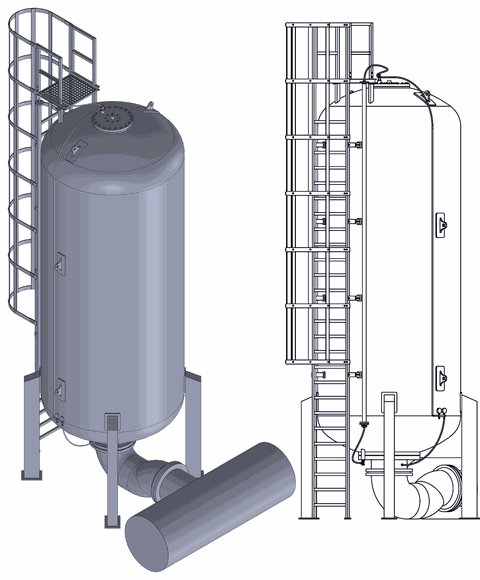

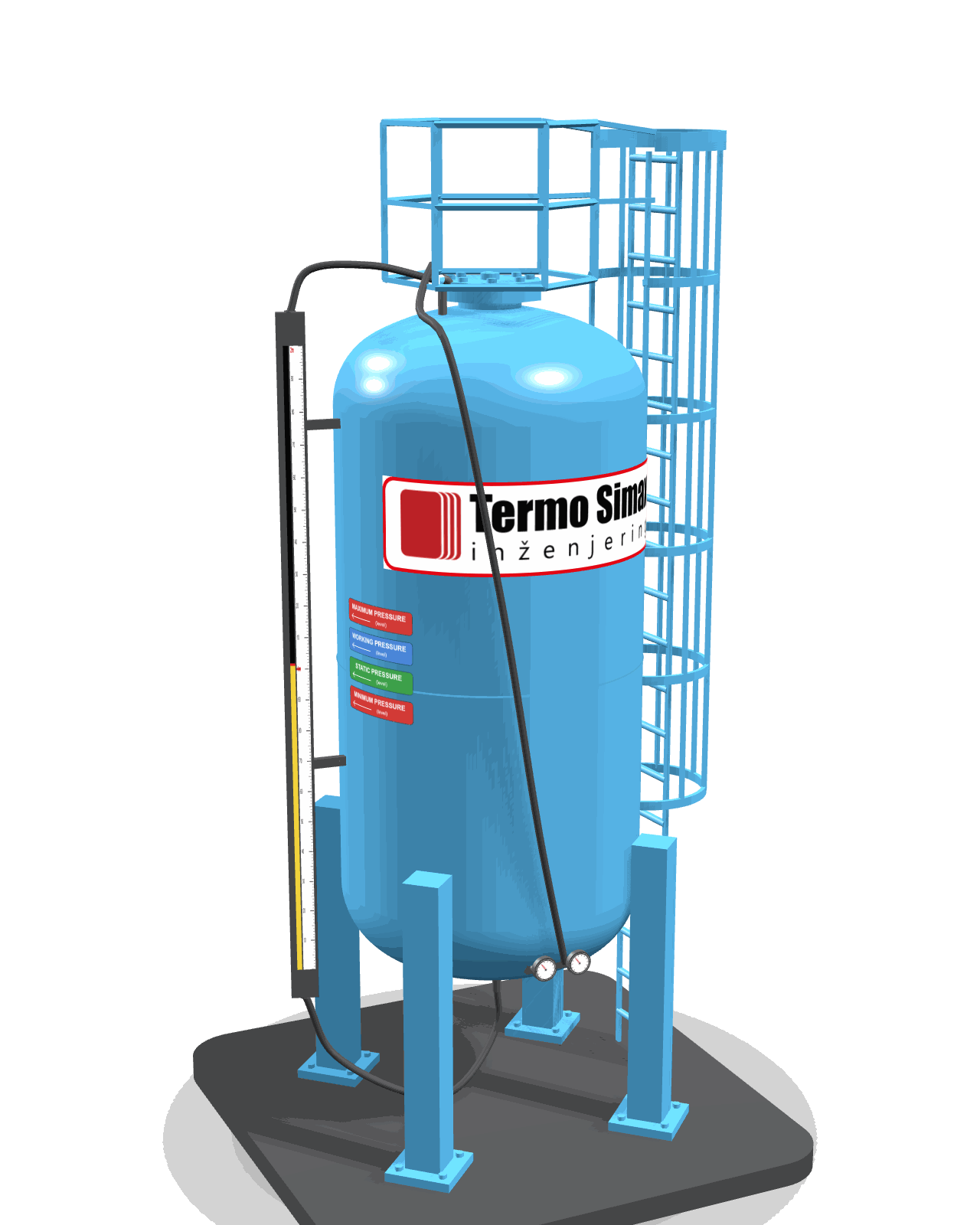

Presek uređaja
Pet stanja protivudarne posude
Od stacionarnog stanja do prigušenja udara: posuda radi bez ijednog vata spoljne energije, a nivo i pritisak ostaju u granicama iz uputstva.
PN6–PN40distribucija tečnih fluida · do PN63 na zahtev
8–12/hpoljoprivreda · uključenja pumpe na sat — HFM ih drži u granici
110°Ctermotehnika · membrana za toplu vodu
160+uređaja u pogonu · od 1991.
Zapunjenost posude50 %
Pritisak u posudi6.0 bar
Stanjestatički pritisak
- nivo između 20 % i 80 % zapremine
- pritisak pri udaru nikad iznad nazivnog
- balast 5–7 % zapremine između membrane i posude
- gas: vazduh ili azot
Vrednosti su ilustrativne — izotermska promena, p·V = const.
Sopstvena konstrukcija membrane
Jedna membrana, tri oblasti primene
Membranu smo razvili zajedno sa inženjerima civilnog odeljenja državnog vojnog programa, u tri izvedbe: za pitku, tehničku i otpadnu vodu, otpornu na naftu i derivate, i za temperature do 110 °C. Oblik i način vezivanja membrane su sopstvena konstrukcija preduzeća, a izgled uređaja je registrovani žig br. 77879.
Registrovani žig i sertifikatiMembrana nije opterećena pritiskom
Zbog oblika i načina vezivanja membrana ne prenosi pritisak sistema — samo deli prostor posude. Zamenljiva je kroz revizioni otvor, a radni vek je bitno duži.
Platno koje se ne isteže
Dvostrano gumirano platno drži radni fluid u sebi i odvaja ga od gasa — vazduha ili azota. Gas se zato ne rastvara u fluidu. Posuda u radu ipak može da izgubi deo gasa: punjenje se proverava na periodičnim pregledima, mesečno ili tromesečno, i po potrebi dopunjava do zadatih parametara.
24 časa ispitivanja
Pre ugradnje u posudu svaka membrana se 24 časa ispituje na zaptivenost. Posuda se zatim ispituje hidrauličkim pritiskom, bez vađenja membrane.
Bez sigurnosnog ventila
Posuda nije izvor pritiska, pa maksimalni pritisak udara nikada ne prelazi njen nazivni pritisak. Radi bez kompresora i bez spoljnog napajanja.
Reference
Uređaji koji rade decenijama
Od postrojenja otpadnih voda Haya Water u Muskatu, koje je izveo Hyundai, do 22 protivudarne posude u Lazarevcu koje su preživele poplave 2014. Preko 160 isporučenih uređaja je i danas u pogonu.
Istaknuta referenca

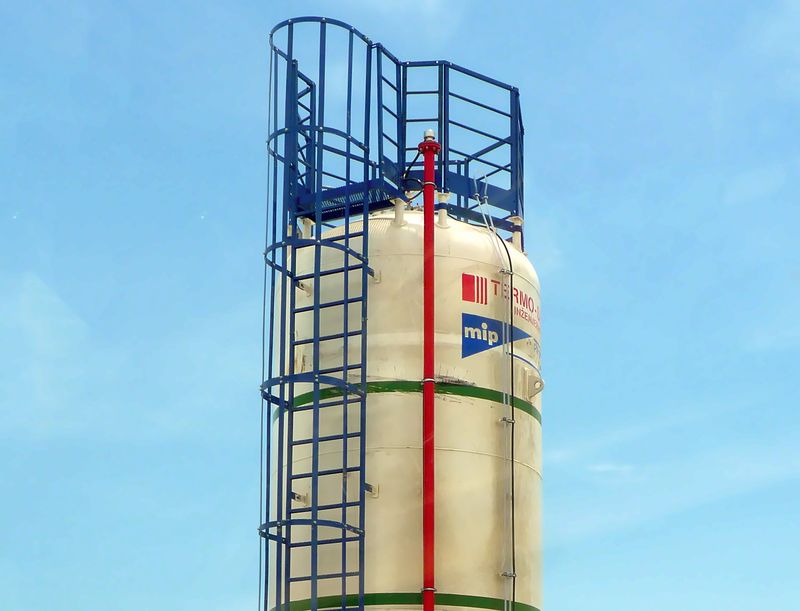

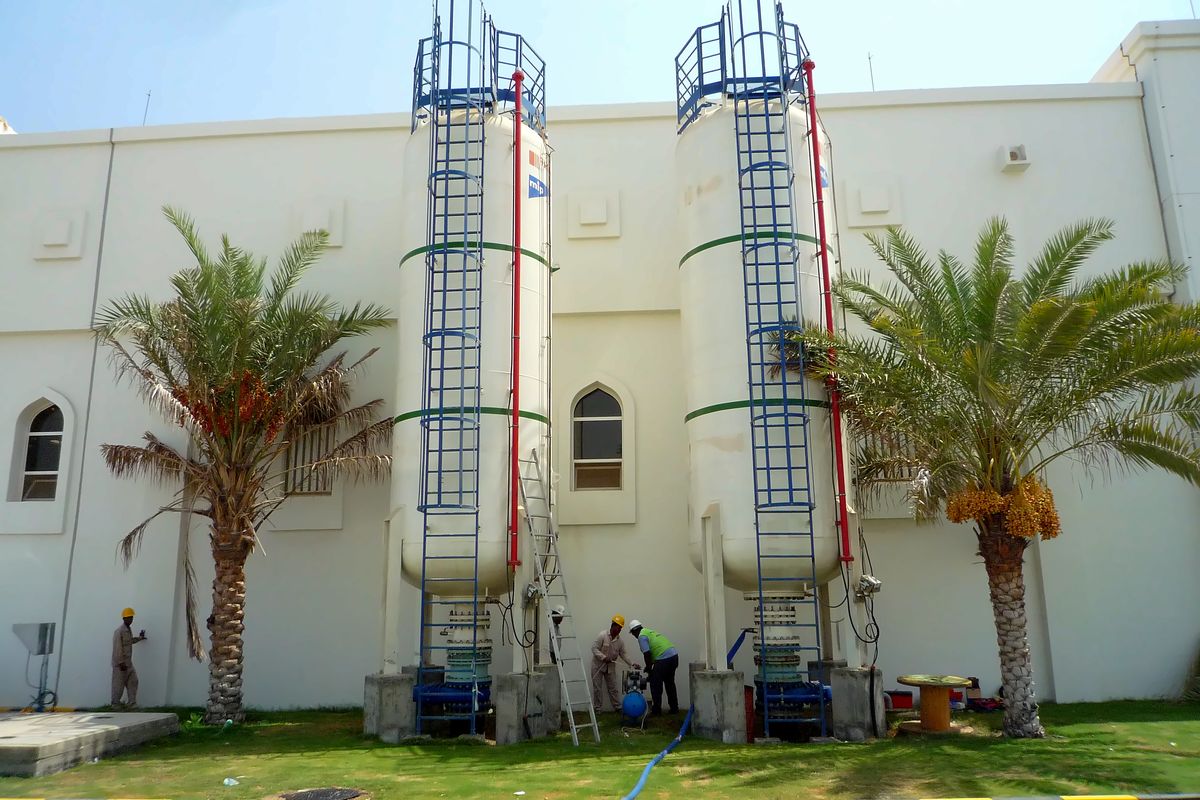

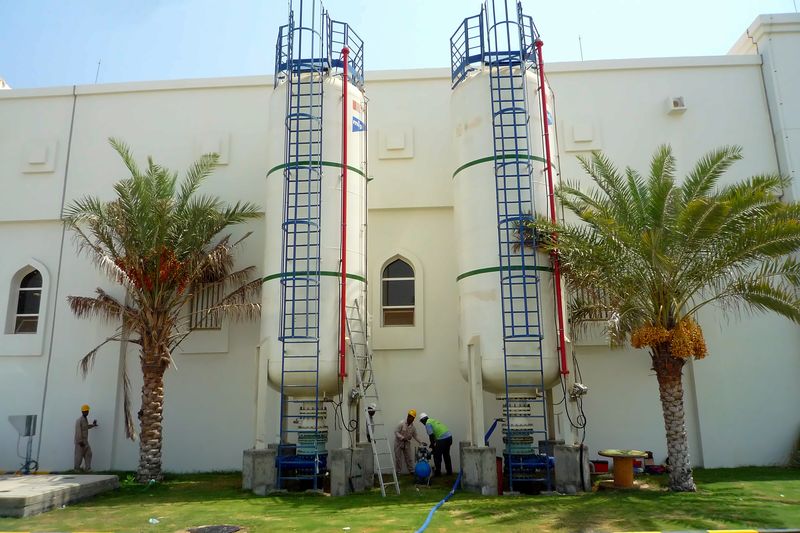

Haya Water — postrojenja otpadnih voda A'Seeb
PN16Membranske posude pod pritiskom — otpadne vode i kanalizacija — Muskat, Oman
Tri postrojenja, četiri protivudarne posude za otpadne vode — naš najveći izvozni projekat.
- Lokacija:
- Muskat, Oman
- Investitor:
- Haya Water
- Izvođač:
- Hyundai
- Parametri:
- 4 uređaja · 2 × 35 · 1 × 25 · 1 × 18 m³
| Postrojenje | Uređaji | Zapremina | PN |
|---|---|---|---|
| STP | 2 | 35 m³ | PN16 |
| Al Khoud | 1 | 25 m³ | PN16 |
| Al Mobellah | 1 | 18 m³ | PN16 |

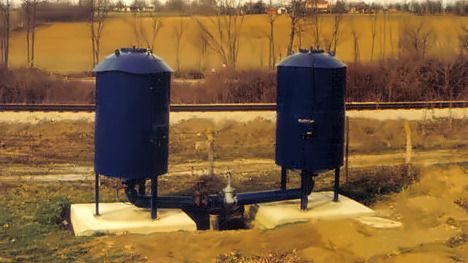

Sistem vodosnabdevanja Lazarevac
PN10Membranske posude pod pritiskom — vodosnabdevanje i pitka voda — Lazarevac, Srbija
Fabrika vode i izvorište Peštan, izvorište Nepričava. 22 posude ugrađene od 1992. godine; posle poplava 2014. servisirane i zatečene uglavnom neoštećene.
- Lokacija:
- Lazarevac, Srbija
- Investitor:
- JKP Lazarevac
- Parametri:
- 22 uređaja · 1–7 m³

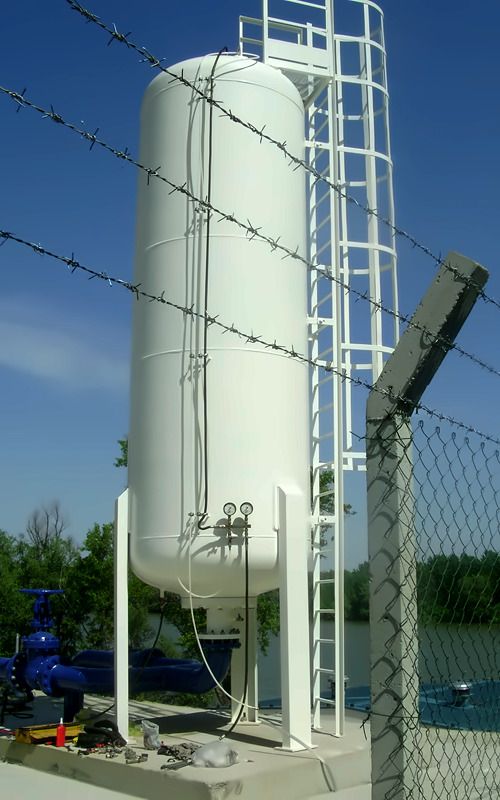

Sistem za navodnjavanje Grocka
PN40Membranska posuda pod pritiskom — navodnjavanje — Grocka, Srbija
- Lokacija:
- Grocka, Srbija
- Investitor:
- PP Grocka · investitor Jedinstvo Sevojno
- Parametri:
- 1 uređaj · 9 m³
Topla voda
- uređaj
- 1
- po uređaju
- 2m³
- nazivni pritisak
- PN6
Beograd, Srbija
Studentski centar — topla voda
Membranska posuda pod pritiskom — topla voda i termotehnika — Beograd, Srbija
Radna temperatura 110 °C
Pošaljite parametre
Pošaljite parametre,dobijate proračun
Svaki uređaj se radi za poznatog investitora. Javite vrstu fluida, temperaturu, zapreminu, nazivni pritisak i prečnik priključka — ostalo je naš posao.
