Poljoprivreda
Hidroforske membranske posude HFM za navodnjavanje — kap po kap, prskalice i sve vrste distribucije vode pod pritiskom. Stabilan pritisak na svakom izlivu i manje uključenja pumpe.
Za navodnjavanje
Stabilan pritisak, sigurno navodnjavanjeHidroforska membranska posuda predstavlja neizostavan deo savremenih sistema za navodnjavanje, obezbeđujući stabilan pritisak i pouzdan rad celokupne instalacije. Namenjena je za upotrebu u sistemima kap po kap, prskalicama i svim vrstama distribucije vode pod pritiskom.
Zahvaljujući integrisanoj elastičnoj membrani, voda i vazduh su potpuno odvojeni, čime se eliminiše gubitak pritiska i potreba za dodatnim održavanjem. Posuda omogućava akumulaciju vode pod pritiskom, smanjuje broj uključenja pumpe i štiti sistem od hidrauličkih udara. Korišćenjem membranske posude postiže se ravnomerno i efikasno navodnjavanje, uz značajno produženje radnog veka pumpe i ostalih komponenti sistema.
Prednosti
- stabilan i konstantan pritisak u sistemu
- smanjeno habanje i duži vek pumpe
- ušteda energije i optimizovan rad sistema
- zaštita od hidrauličkog udara
- minimalno održavanje
Automatika
Kontrolna tabla se izrađuje sa automatizacijom za uključivanje dve pumpe — jedna radna i jedna rezervna — ili tri pumpe, dve radne i jedna rezervna.
| Oznaka | Namena |
|---|---|
| AHF2 | Dve pumpe — jedna radna, jedna rezervna |
| AHF3 | Tri pumpe — dve radne, jedna rezervna |
Zašto membranska posuda
Polje traži pritisak koji se ne ljulja
Kapaljke i rasprskivači daju projektovani protok samo na projektovanom pritisku. Pumpa sama ne može da prati svako otvaranje sektora bez stalnog uključivanja — posuda preuzima razliku između rada pumpe i potrošnje na polju.
Manje uključenja pumpe
Veće pumpe smeju da se uključe 8 do 12, izuzetno 15 puta na sat. Posuda pokriva potrošnju između dva uključenja, pa pumpa radi duže cikluse, a motor i ležajevi traju duže.
Stabilan pritisak za kap po kap i prskalice
Vazduh iza membrane drži pritisak dok se sektori otvaraju i zatvaraju. Kapaljke na kraju linije dobijaju isti pritisak kao one na početku, a rasprskivači pokrivaju projektovani krug — zalivanje je ravnomerno.
Zaštita dugih poljskih cevovoda
Na dugim cevovodima ispad pumpe ili naglo zatvaranje ventila pokreće hidraulički udar. Membranska posuda prima i vraća udarnu količinu vode i ne dozvoljava prekid vodenog stuba — cevi, spojnice i ventili ostaju pošteđeni.
Bez kompresora i napajanja
Gas je od vode odvojen membranom, pa se u njoj ne rastvara, a posuda radi bez kompresora i bez spoljnog napajanja — i kada nestane struje. Punjenje gasom proverava se na periodičnim pregledima i po potrebi dopunjava iz kompresora ili boce azota.
Hidroforska membranska posuda — tehnički crtež
| oznaka | opis |
|---|---|
| 1 | HFM — posuda |
| 2 | Komandni ormar |
| 3 | Energetski ormar pumpi |
| 4 | Napojne pumpe |
| M | Manometar |
| KM | Kontakt manometar |
| VK | Vodokaz |
| PV | Priključni vod |
Veličinu posude, predpritisak punjenja i pritiske uključenja i isključenja pumpi određuje projekat sistema za navodnjavanje — prema protoku sektora, broju pumpi i dozvoljenom broju uključenja na sat.
Podaci potrebni za naručivanje
Vrsta fluida ako nije voda, tip posude, veličina, nazivni pritisak, potreban pritisak za preliminarno punjenje gasom, vrsta automatike za dve ili tri pumpe, i nazivni prečnik priključne cevi.
Pošaljite upitNačin ugradnje na izvorištu
Način ugradnje na mreži
Reference

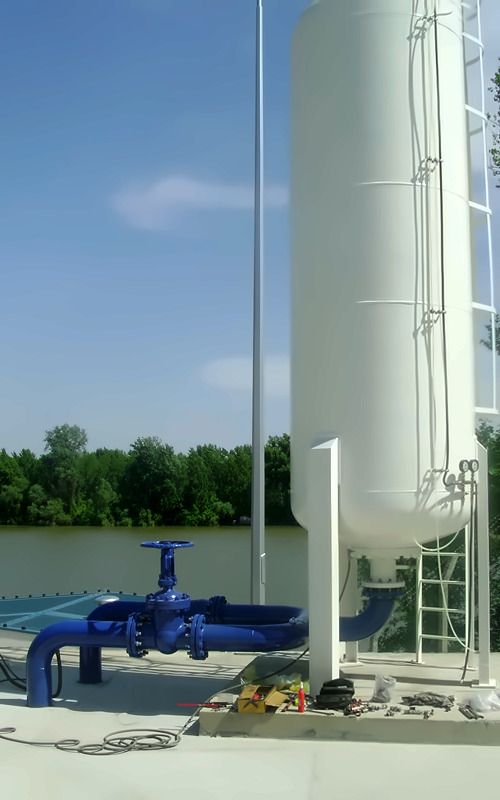

Sistem za navodnjavanje Grocka
Jedna membranska posuda od 9 m³ za nazivni pritisak PN40 drži pritisak u sistemu za navodnjavanje uz Dunav i štiti potisni cevovod od hidrauličkog udara.
- Investitor
- PP Grocka · investitor Jedinstvo Sevojno
- Parametri
- 1 uređaj · 9 m³
- Nazivni pritisak
- PN40
Za pitku i tehničku vodu iste posude rade kao hidrofori na mreži: Hidroforske posude — HFM
