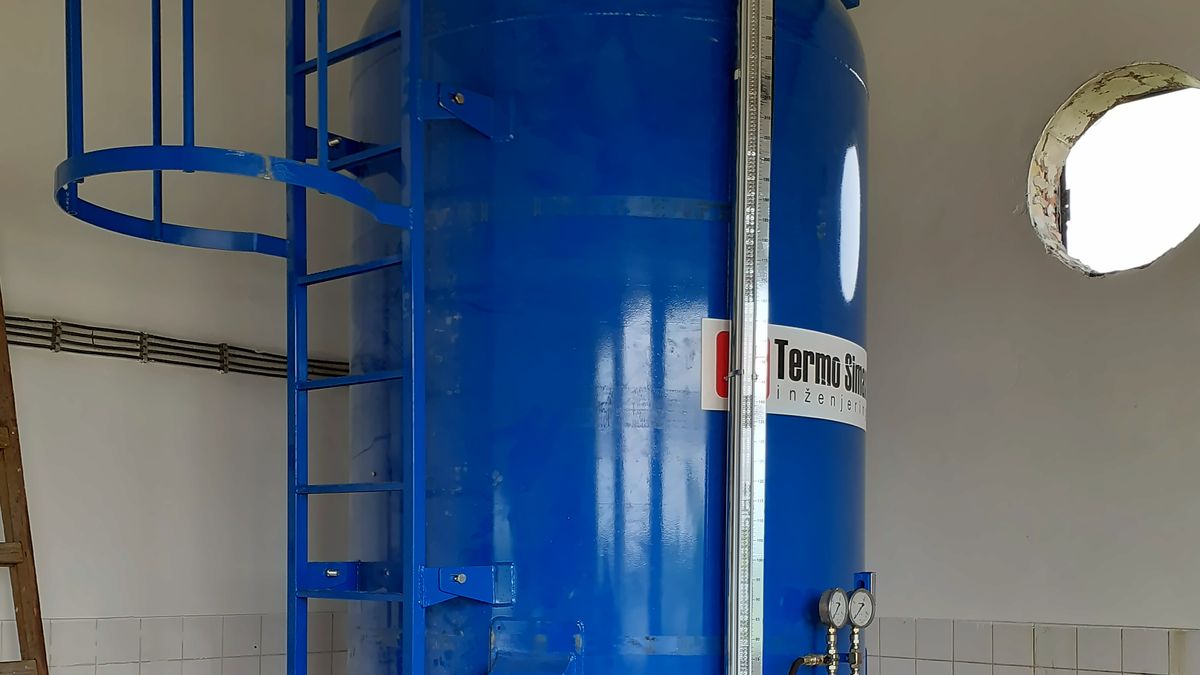

Plava PUP posuda sa kavezom merdevina, merilom nivoa i manometrima u pumpnoj stanici

Oblast primene 1 od 3

Distribucija tečnih fluida

Vodosnabdevanje pitkom i tehničkom vodom, kanalizacija i otpadne vode, nafta i naftni derivati. Ista membranska posuda štiti cevovod od hidrauličkog udara, drži pritisak u mreži i čuva rezervu vode za gašenje požara.

Zaštita od hidrauličkog udara i vakuuma — protivudarne posude PUP

Protivudarne membranske posude

Hidraulički udar nastaje pri naglim razlikama u brzini strujanja — prekidu rada pumpi, iznenadnom nestanku struje, zatvaranju ventila. Prati ga intenzivna oscilacija pritiska sa jakim udarima. U tim trenucima dolazi do stvaranja udarnih talasa koji se šire kroz sistem, dodatno opterećujući cevi i ugrađenu opremu, što često vodi u havariju cele mreže ili nekog njenog dela.

Membranska posuda za kompenzaciju hidrauličkog udara ublažava te promene tako što, pri porastu pritiska, prihvata višak tečnosti, a pri opadanju pritiska tu tečnost kontrolisano vraća nazad u mrežu. Na taj način se smanjuju oscilacije, amortizuju udarni talasi i značajno produžava vek trajanja cevovoda i opreme.

Posude ne zahtevaju sigurnosni ventil: nisu izvor pritiska, pa maksimalni pritisak udara nikada ne prelazi nazivni pritisak posude. Rade bez električne energije, kompresora i filtera.

Pet stanja iz uputstva za upotrebu

Stanja i granice na preseku preuzeti su iz Uputstva za upotrebu PUP uređaja. Posuda formirana na projektne uslove — predpritisak punjenja na praznoj posudi, pritisak u radnoj tački pumpe i zapunjenost radnim fluidom — jednoznačno određuje sva stanja pritiska i nivoa dok je u radu, bez ikakvog dodatnog izvora energije.

Primena

PUP posude se koriste u instalacijama za transport tečnog fluida, posebno u sistemima pitke i tehničke vode. Posude se definišu prema vrsti tečnosti, veličini mreže, nazivnom pritisku, potrebnom predpritisku punjenja i maksimalnom i minimalnom pritisku u toku rada sa udarom.

Zajednički parametri

Nazivni pritisak
PN6 · PN10 · PN16 · PN25 · PN40; do PN63 na zahtev
Priključak na sistem
do DN500, veći na zahtev, prema veličini suda
Fluid
pitka, tehnička i otpadna voda, 5–50 °C; nafta i derivati uz posebnu membranu
Standard
SRPS EN 13445, direktiva 2014/68/EU
Ispitivanje
hidrauličkim pritiskom, bez vađenja membrane
Položaj
vertikalno, membrana potpuno rasterećena u radu

Oprema uređaja

  • ventil za punjenje vazduhom
  • kontrolni panel sa manometrima
  • ojačana creva za vezu panela i posude
  • pokazivač nivoa vode u membrani
  • opciono: radarski ili magnetni merač nivoa sa blokadom rada pumpi

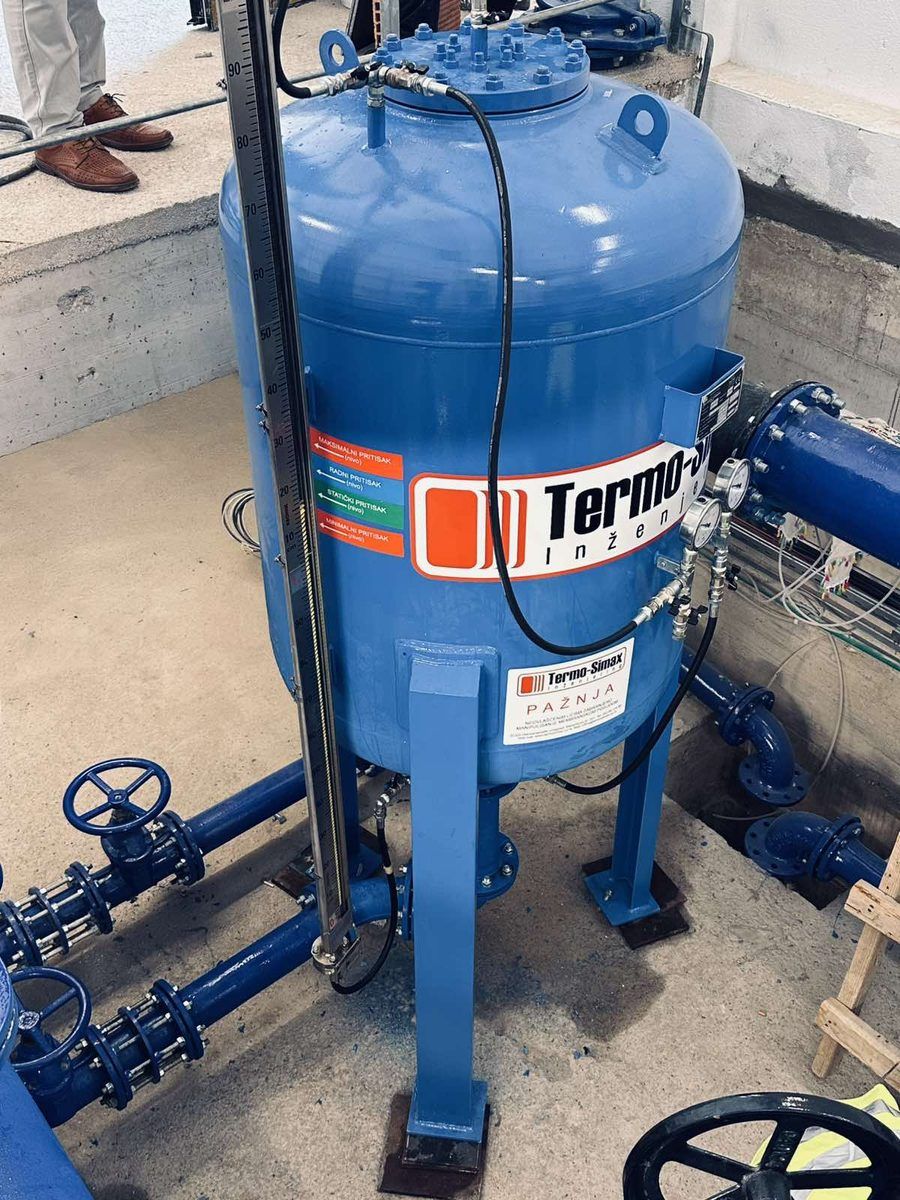

Plava protivudarna posuda u pumpnoj stanici, sa magnetnim pokazivačem nivoa i nalepnicama četiri stanja pritiska
Pumpna stanica, 2025. — pokazivač nivoa sa oznakama četiri stanja pritiska
Maketa uređaja

Isti uređaj koji vam pokazujemo uživo

Zavrtite maketu i izaberite stanje pritiska — magnetni pokazivač nivoa pokazuje zapunjenost posude za to stanje.

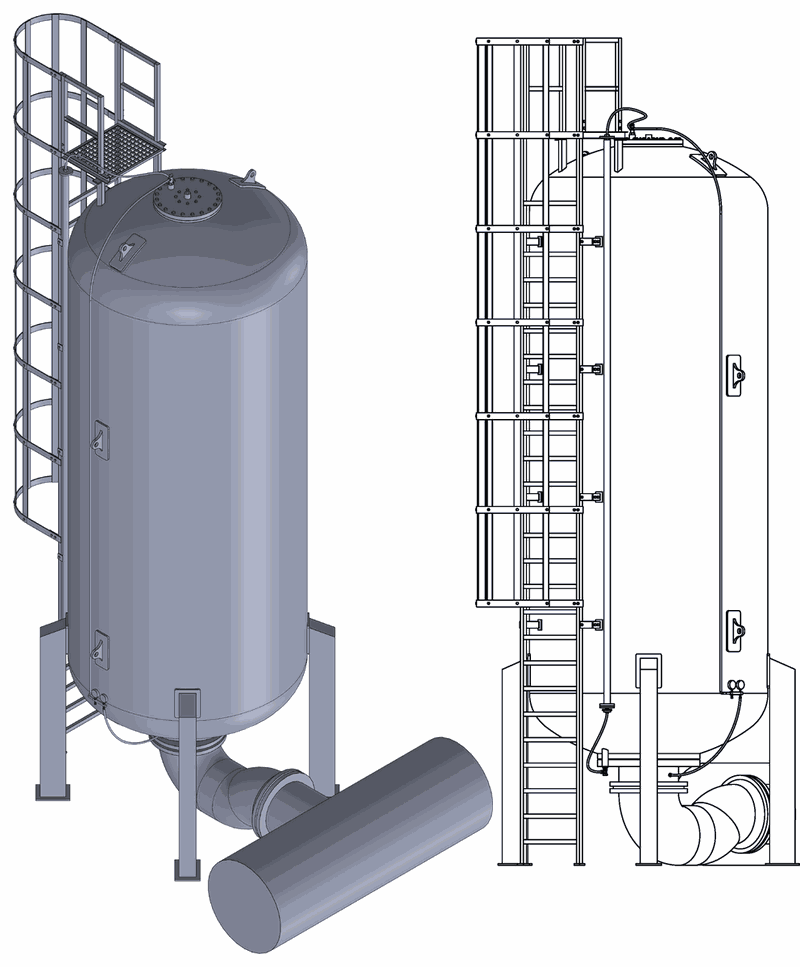

CAD prikaz PUP posude od 25 m³ sa merdevinama i platformom

Statički pritisak — nivo 50 %: pumpe ne rade, pritisak u membrani jednak statičkom pritisku mreže.

Maketa koju klijentima pokazujemo na sastancima — 3D štampa u razmeri, sa merdevinama, kavezom, platformom i magnetnim pokazivačem nivoa.

Presek protivudarne posude PUP · Pređite kroz pet stanja iz uputstva za upotrebu
pumpa magistralni cevovod priključak DN ventil za gas 100806040200nivo % opseg 20–80 gas: vazduh ili azot membrana balast 5–7 % PN16 6.0 bar Ø D
Zapunjenost posude50 %
Pritisak u posudi6.0 bar
Stanjestatički pritisak

  • nivo između 20 % i 80 % zapremine
  • pritisak pri udaru nikad iznad nazivnog
  • balast 5–7 % zapremine između membrane i posude
  • gas: vazduh ili azot

Vrednosti su ilustrativne — izotermska promena, p·V = const.

Dve protivudarne posude od 35 m³ uz postrojenje Haya Water u Muskatu
Muskat, Oman — Haya Water, 2 × 35 m³, PN16

Protivudarna posuda — tehnički crtež

A A Ø D cevovod / mreža H Hu = H + Hc Hc Hl 16 08 12 10 11 13 15 9.1 9.2 07 A — A Ø D
PUPØ D, H, Hc — definiše projekat
Legenda
oznakaopis
7Kuglasti ventil za drenažu
8Kuglasti ventil za ispuštanje vazduha
9.1Magnetni merač nivoa
9.2Noseća cev za merač
10Manometar za vazdušnu stranu
11Manometar za vodenu stranu
12Gornja prirubnica
13Donja prirubnica
15F komad (T-komad) priključak na posudi
16Merdevine sa pristupnom platformom
Dimenzije
oznakaopis
HVisina posude (telo posude)
HcVisina od poda do prirubnice — definiše projekat
HuH + Hc
HlUkupna visina (bruto visina)
**Posude do 5 m³ nemaju platformu i merdevine, sem ako nisu predviđene projektom.

Prednosti u radu

Veličina i nazivni parametri uređaja za kompenzaciju hidrauličkog udara određuju se isključivo kroz projekat analize konkretne mreže, njenog dela ili konfiguracije.

Proračun hidrauličkog udara
ne zahteva dodatnu spoljnu energiju
ugradnja u zatvorenom, na otvorenom i uz trasu cevovoda
minimalni troškovi održavanja
ne dozvoljava prekid vodenog stuba
membrana nije opterećena pritiskom
membrana je zamenljiva, radni vek duži

Proračun hidrauličkog udara

Orijentaciona procena i zahtev za punu analizu

Za svaku mrežu analizu hidrauličkog udara radimo sopstvenim softverom — tim inženjera sa više od 30 godina iskustva u hidrodinamici. Ovde možete da procenite red veličine udara i da nam pošaljete podatke za punu analizu.

Orijentaciona procena — Žukovski

Porast pritiska pri trenutnom zaustavljanju toka: Δp = ρ · c · Δv.

Vrednost iz izbora materijala — može se izmeniti
Zadajem

Δp = ρ · c · Δv

Orijentaciona procena — posudu dimenzioniše samo projektna analiza mreže.

Porast pritiska Δp 22,0bar
Porast pritisne visine ΔH
224 m
Brzina v
2,00 m/s
Vršni pritisak p₀ + Δp
28,0 bar

Vršni pritisak prelazi PN16.

Pošaljite podatke za punu analizu
Zurmax [m n.m.] – maks. radni nivo Zurmin [m n.m.] – min. radni nivo (i) broj čvora [i] broj deonice Npps: broj pumpi u PS Nps: broj pumpi u radu Nsb: broj rezervnih pumpi Pumpna stanica (PS) Gornji rezervoar Zurmax Zurmin Zpsmax Zpsmin maks. radni nivo min. radni nivo Donji rezervoar (crpni bazen) (1) [1] (2) [2] (3) [3] [4] (i) [i] (i+1) [i+1] (NP) [NP-1] [NP] (NP+1) X(1) Z(1) X(2) Z(2) X(3) Z(3) X(i) Z(i) X(i+1) Z(i+1) X(NP) Z(NP) X(NP+1) Z(NP+1) Rastojanje [m] Kota [m n.m.]
Podužni profil potisnog cevovoda — čvorovi (i) i deonice [i]po brošuri Termo-Simax, str. 17

Procena nije dimenzionisanje

Ova procena je orijentaciona. Veličina i nazivni parametri protivudarne posude određuju se isključivo projektnom analizom konkretne mreže, njenog dela i konfiguracije, i odgovornost za dimenzionisanje snosi ta analiza. Punu analizu hidrauličkog udara Termo-Simax radi sopstvenim softverom, na osnovu podataka iz obrasca na ovoj strani.

Brzina talasa c po materijalu cevi

  • Čelik — c ≈ 1100 m/s
  • Nodularni liv — c ≈ 1100 m/s
  • Beton — c ≈ 1000 m/s
  • PVC — c ≈ 400 m/s
  • PE — c ≈ 300 m/s

Zahtev za punu analizu hidrauličkog udara

Podaci koji su nam potrebni za analizu. Polja sa zvezdicom su obavezna; ostalo pošaljite ako je poznato.

Procena nije dimenzionisanje

Procena ispod je orijentaciona. Veličina i nazivni parametri protivudarne posude određuju se isključivo projektnom analizom konkretne mreže, njenog dela i konfiguracije, i odgovornost za dimenzionisanje snosi ta analiza. Punu analizu hidrauličkog udara Termo-Simax radi sopstvenim softverom, na osnovu podataka iz obrasca na ovoj strani.

Kontakt

Ovo polje je obavezno.

Unesite ispravnu adresu e-pošte.

Pumpna stanica

Ovo polje je obavezno.

Unesite broj.

Unesite broj.

Unesite broj.

Unesite broj.

Nivoi vode

Unesite broj.

Unesite broj.

Unesite broj.

Unesite broj.

Karakteristike pumpe

Unesite broj.

Unesite broj.

Unesite broj.

Unesite broj.

Unesite broj.

Potisni cevovod — deonice i čvorovi

Jedan red po deonici [i] i njenom početnom čvoru (i), kao na profilu iznad. Prečnik i dužina deonice u metrima; rastojanje čvora od pumpne stanice i kota u m n.m.

Deonica Prečnik [m] Dužina [m] Materijal Čvor Rastojanje [m] Kota [m n.m.] Ukloni red
Opis i crteži

Obrazac šalje i vrednosti iz procene iznad, da bi inženjer video polazne pretpostavke.

Hidroforske posude — HFM

Za pitku i tehničku vodu

Kada se za snabdevanje koriste pumpe, proizvodnja zavisi od njihovih svojstava i ograničeno se podešava, dok potrošnja nema takva ograničenja. Neograničeno uključivanje i isključivanje pumpi nije dozvoljeno — kod većih pumpi radi se u intervalima od 8 do 12, izuzetno 15 ciklusa na sat.

Sličan problem javlja se u sistemima gde pritisak zavisi od potrošnje i pada pri maksimalnoj potrošnji. U oba slučaja rešenje je hidroforsko postrojenje: sistem pumpi povezan na mrežu preko uređaja sa odgovarajućom automatizacijom.

Način rada

Pre početka rada i posle svakog završenog ciklusa posuda se puni gasom do predpritiska punjenja određenog projektom. Tečnost višeg pritiska ulazi u posudu i podiže pritisak na pritisak sistema; ako je niži od zadatog, automatika uključuje pumpe. Pumpe dopunjuju posudu dok se pritisak ne izjednači sa pritiskom isključenja, a dalja potrošnja ide iz akumulacije — vazduh se širi, pritisak pada i na pritisku uključenja ciklus počinje ponovo. Posuda se postavlja iza pumpi i povezuje direktno na mrežu.

Zadatak posude

  • diktira rad pumpi i ograničava broj uključenja
  • sprečava prekid vodenog stuba u mreži, odnosno pojavu vakuuma

Oprema posude

  • priključni ventil za punjenje i dopunjavanje vazduhom
  • kontakt manometar
  • ojačano crevo za vezu posude sa kontrolnom tablom
  • kontrolna tabla sa automatikom AHF2 ili AHF3
  • pokazivač nivoa vode u membrani

Automatika

Kontrolna tabla se izrađuje sa automatizacijom za uključivanje dve pumpe — jedna radna i jedna rezervna — ili tri pumpe, dve radne i jedna rezervna.

OznakaNamena
AHF2Dve pumpe — jedna radna, jedna rezervna
AHF3Tri pumpe — dve radne, jedna rezervna

Hidroforska membranska posuda — tehnički crtež

M V.S KM P.V 1 2 H cca 500 Ø D
HFMØ D, H — definiše projekat
Legenda
oznakaopis
1HFM — posuda
2Komandni ormar
3Energetski ormar pumpi
4Napojne pumpe
MManometar
KMKontakt manometar
VKVodokaz
PVPriključni vod

Podaci potrebni za naručivanje

Vrsta fluida ako nije voda, tip posude, veličina, nazivni pritisak, potreban pritisak za preliminarno punjenje gasom, vrsta automatike za dve ili tri pumpe, i nazivni prečnik priključne cevi.

Načini ugradnje na izvorištu i na mreži prikazani su uz primenu u navodnjavanju. Poljoprivreda — HFM za navodnjavanje

Akumulatori vode sa predpritiskom — AKM-W-P

Pitka i tehnička voda, snabdevanje bez prekida

Neki potrošači pitke i tehničke vode moraju biti snabdevani bez prekida — istim intenzitetom i kada nestane električne energije ili naglo padne pritisak u mreži. Takav zahtev je čest u tehnološkim sistemima i zove se besprekidno snabdevanje vodom.

Isto važi za potrošnju koja je u kratkom vremenu izuzetno velika, a van tog perioda niska i stalna. Za oba slučaja — i onda kada bi stalno priključenje dovoda na klasičan akumulator sa predpritiskom dovelo do velikog gubitka vazduha iz suda — rešenje je membranski akumulator sa predpritiskom.

Konstrukcija

AKM-W-P su čelične posude stojeće i ležeće izvedbe, zapremine do 100 m³. Fleksibilna membrana deli prostor suda na dva dela: voda se skladišti u membrani, a između membrane i zida suda je komprimovani vazduh. Posude su spolja zaštićene i kao posude pod pritiskom podležu tehničkim propisima za stabilne posude pod pritiskom. Prirubnički sklopovi omogućavaju demontažu membrane, reviziju i čišćenje unutrašnjih površina; uz akumulator se isporučuje komandna tabla za kontrolu punjenja i pražnjenja i pokazivanje zapunjenosti.

Način rada

Akumulator se puni uvek kada je pritisak vode ispred njega viši od pritiska gasa u njemu — pritiskom mreže ili pumpama malog kapaciteta, van vremena potrošnje. Prazni se do kraja, preko posebnog priključka direktno na potrošače, bez pumpi; potrošnja može biti vrlo velika u kratkom vremenu, u okviru zapremine akumulacije. Za razliku od atmosferskih rezervoara, koji traže nisko postavljanje, AKM-W-P posude se najbolje postavljaju visoko i prilagođavaju se svakoj promeni potrošnje — jedino ograničenje je presek mreže do potrošača. Korisna zapremina je manja od nazivne; održavanje se svodi na povremene preglede i kontrolu pritiska.

Posude se postavljaju u objektu ili na slobodnom prostoru uz trasu cevovoda — ukopano, poluukopano ili nadzemno, iza merno-zapornog šahta ako postoji.

Izbor uređaja

Veličina i nazivni parametri posude utvrđuju se isključivo projektnom analizom potrošnje za određenu mrežu, deo mreže i njenu konfiguraciju.

Podaci potrebni za naručivanje

Veličina suda, nazivni pritisak i pritisak pražnjenja, priključak na mrežu i dimenzije, ako su iz standardnog programa i tablice mera — a ako nisu, i glavne mere. Sud se isporučuje bez predpunjenja: predpritisak se formira na objektu, po projektu, posle montaže i pre puštanja u pogon.

Primena

  • besprekidno snabdevanje pitkom i tehničkom vodom
  • sistemi sa velikim kratkotrajnim vršnim potrošnjama
  • hoteli i turistički centri — izravnanje razlike između trenutne potrošnje i instalisanog kapaciteta
  • protivpožarni i tehnološki sistemi

Oprema suda

  • priključci za punjenje i pražnjenje vode
  • pokazivač zapunjenosti
  • na vazdušnom prostoru priključna rampa sa kontrolnim manometrom i slavinom za punjenje gasa
  • vodokaz za vizuelnu kontrolu nivoa vode
Ležeća izvedba — tablica mera
V [m³]Ds [mm]Le [mm]
212501810
312502640
516002820
716003740
1016005350
1316006960
1518008570
2020008960
2520009540
30200010120
4025009900
50250010800
60250012800
80290012750
100290015950
Stojeća izvedba — tablica mera
V [L]Ds [mm]Hs [mm]
3606001350
5007001370
7008001500
100010001360
150010001880
200012001790
300014002000
400015002480
500016003070

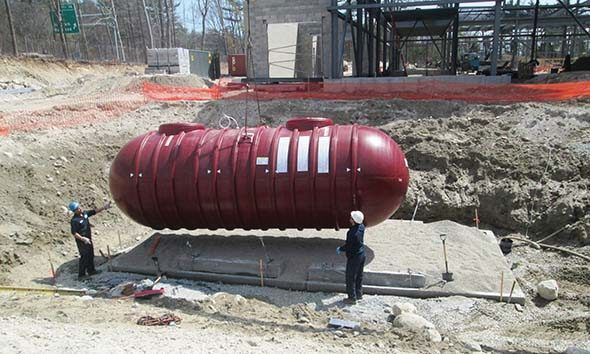

Ležeća membranska posuda crvene boje pri spuštanju u iskop
Ležeća posuda pri ugradnji u iskop

AKM-W-P — tehnički crtež i tablica mera

Ld Ld Le Ds 2/3 4 1 6 2 5
Ležeća izvedba · 2–100 m³Ds, Le — tablica mera
Hs Ds 2/3 4 1 2 5/6
Stojeća izvedba · 360–5000 LDs, Hs — tablica mera
Legenda
oznakaopis
1AKM-W-P posuda
2Kontrola nivoa
3Punjenje — vazduh
4Odzraka
5Pražnjenje / punjenje — voda
6Revizija

Bezuslovno snabdevanje vodom — BSV

Protivpožarne instalacije · akumulator AKM-W-P

Membranski akumulator AKM-W-P, u kombinaciji sa džoker pumpom, obezbeđuje „bezuslovno snabdevanje vodom" (BSV sistem) za protivpožarne instalacije. Sistem omogućava trenutno snabdevanje vodom pod visokim pritiskom u trajanju do 10 minuta, nezavisno od mrežnog pritiska, rada pumpi ili elektronskih sistema.

Nakon pražnjenja akumulatora, dalje gašenje preuzimaju standardni protivpožarni sistemi. BSV se može primeniti kao dopunsko rešenje ili kao samostalna celina, kako u novim tako i u postojećim instalacijama.

Zašto prvih 10 minuta

Propisi i praksa pokazuju da su u razvoju požara presudni prvi minuti — momentalna intervencija, za koju je odlučujuće pravovremeno i sigurno snabdevanje vodom. Upravo je snabdevanje vodom u tom periodu najslabija karika sistema gašenja: start pumpi i njihovo napajanje energijom vezani su dugim lancem uslova. BSV taj lanac zaobilazi.

Šta znači bezuslovno snabdevanje

Pod pojmom bezuslovnog snabdevanja vodom podrazumeva se raspoloživa rezerva vode koja funkcioniše nezavisno od spoljašnjih faktora, kao što su:

  • dostupnost i stabilnost mrežnog pritiska
  • pravovremeno uključivanje pumpi
  • ispravnost elektronskih i upravljačkih sistema

Ovakav princip rada omogućava da sistem za gašenje požara reaguje momentalno, bez kašnjenja i bez dodatnih uslova za aktivaciju.

Način rada

Akumulator AKM-W-P je u sistemu rezerva pripremljena i po količini i po pritisku. Puni se pritiskom mreže i džoker pumpom van vremena korišćenja, a na protivpožarnu mrežu priključuje se preko regulatora pritiska, bez pomoćne energije. Pri otvaranju hidranta ili startu automatskog sistema voda izlazi momentalno, velikim intenzitetom, do 10 minuta — posle čega gašenje preuzimaju druge instalacije predviđene za tu namenu. BSV se priključuje na nove i postojeće instalacije, kao dopunski sistem ili kao celina.

Specifikacija BSV stanice

Stanica je autonomna jedinica sa jednom membranskom posudom kapaciteta prema instalaciji, u opsegu pritiska 15/5 bar. Nudi se po sistemu „ključ u ruke" — dokumentacija, oprema, materijal i montaža.

  • membranski akumulator AKM-W-P, stojeći ili ležeći, sa dokumentacijom i zbirkom isprava, fabrički ispitan na čvrstoću i nepropusnost, sa revizionim otvorom
  • postolje i pumpa za dopunu (džoker pumpa)
  • cevne veze
  • regulator pritiska
  • armatura i fitinzi, oprema kontrole nivoa i automatske dopune

Protivpožarni sistemi gašenja i mreža nisu deo specifikacije.

Membrane akumulatora su demontažne, zamenljive i postojane u hladnoj vodi. Pored isporuke dajemo tehničku pomoć i nadzor nad montažom i puštamo u pogon ovaj deo instalacije.

Podaci potrebni za naručivanje

Zapremina, nazivni pritisak, potreban pritisak za preliminarno punjenje gasom, nazivni prečnik priključka i podaci o instalaciji koju sistem štiti — ostalo definiše projekat.

Tehnički podaci

Opseg pritiska stanice
15 / 5 bar
Nazivni pritisak
PN16
Ispitni pritisak
20,8 bar
Trajanje snabdevanja
do 10 minuta
Izvedba akumulatora
stojeća ili ležeća
Pomoćna energija pri gašenju
nije potrebna

Prednosti BSV sistema

  • siguran i brz start sistema za gašenje požara jednom komandom
  • omogućava veći izliv vode u početnoj fazi gašenja
  • eliminiše posledice mogućih zastoja na glavnim sistemima za gašenje
  • povećava ukupnu sigurnost sistema
  • značajno usporava širenje požara, čak i ako se glavna oprema ne aktivira

Posuda za bezuslovno snabdevanje vodom — tehnički crtež

VS / ND M
BSV · AKM-W-Pzapremina, pritisak, priključci — definiše projekat
Sastavni delovi
oznakaopis
1Sud sa membranom
2Gornja prirubnica
3Donja prirubnica
4Ulazni sklop za povezivanje na mrežu
5Kuglasti ventil za vazdušnu stranu
6Kuglasti ventil za vodenu stranu
7Kontakt manometar
8Merač nivoa

Primer iz prakse

BSV za protivpožarnu instalaciju fabrike duvana

Tehnički opis i predlog dopune postojeće instalacije fabrike cigareta. Investitor je tražio primenu BSV sistema sa membranskim akumulatorom kao startnog sistema za početno gašenje, šemu priključaka i obrazloženje prednosti.

Postojeće rešenje

Kapacitet instalacije
95 l/s
Rezerva vode
1200 m³, ukopani rezervoari
Pumpe
dizel agregat + elektromotor
Pritisak pri gašenju
5,0 bar
Mreža
hidranti i sprinkler

U slučaju požara startuje pumpa sa elektromotorom, a pri nestanku struje dizel agregat sa pripadajućom pumpom; pripravnost mreže i probe drži džoker pumpa. Start zavisi od ispravnosti opreme i niza međusobno uslovljenih komandi — to unosi nesigurnost baš na početku gašenja, a održavanje takvog sistema u pripravnosti je skupo.

Predloženo — dogradnja BSV

Membranski akumulator
40 m³ · 16 bar
Predpritisak
0,5 bar
Korisna zapremina za udarno gašenje
25 m³
Džoker pumpa — interval rada
15,0 / 16,0 bar
Start sistema
jednom komandom

Jedan ili dva akumulatora tehničke vode ugrađuju se u postojeću instalaciju kao sistem za brz i bezuslovan start. Glavni vod akumulatora priključuje se na glavni vod postojećeg sistema iza nepovratne klapne, preko regulacionog ventila sa hidrauličkim pogonom koji redukuje pritisak rezervoara i održava mrežni pritisak.

Rešenje obezbeđuje siguran start jednom komandom, veći izliv vode u početnom gašenju i usporava širenje požara čak i ako se glavna oprema ne pokrene.

Kanalizacija i otpadne vode

Zaštita potisnih cevovoda pumpnih stanica

Ista protivudarna posuda štiti i potisne cevovode pumpnih stanica otpadnih voda. U posudu se ugrađuje membrana razvijena za pitku, tehničku i otpadnu vodu, a zaštita od hidrauličkog udara za fekalne vode je deo opsega našeg ISO 9001:2015 sertifikata.

Najveći izvozni projekat — postrojenja otpadnih voda Haya Water u Muskatu — radi upravo ovu zaštitu: četiri posude do 35 m³, PN16.

Nafta i naftni derivati

Membrana otporna na naftu i derivate

Konstrukcija membranskih sudova pod pritiskom za naftu i naftne derivate ista je kao kod PUP i HFM uređaja. Razlika je u materijalu membrane, koja je otporna na naftu i derivate. Protivudarne posude sa ovom membranom koriste se i u instalacijama za transport nafte i naftnih derivata.

Gubitak koji se ne vidi u bilansu

Membranske cisterne za tečna goriva na atmosferskom pritisku su klasični rezervoari sa ugrađenom membranom. Kod redovnog punjenja klasičnog rezervoara računa se gubitak od 1 % do 3 % zapremine na pare i benzinska isparenja. Punjenjem rezervoara sa našim sistemom tog gubitka nema, pa su uštede na ugradnji značajne.

U pripremi

Tehnički list za membranske cisterne za tečna goriva na atmosferskom pritisku upravo se dopunjava. Za parametre, ponudu i referentne primere javite se direktno.

Referenca · NaftaRafinerija nafte Pančevo2 uređaja · 25 m³ · PN10Pančevo, Srbija

Šta to znači u brojkama

Pomerite zapreminu rezervoara i broj punjenja godišnje da vidite red veličine gubitka koji se eliminiše.

Godišnji gubitak na isparenja 9.600L

Orijentacioni proračun na osnovu opsega 1–3 % zapremine po punjenju, iz naše tehničke dokumentacije. Ne zamenjuje projektni proračun.
